雷达发射机的任务

产生大功率、特定调制的射频信号。

信号特定调制方法

---

振幅调制

• 连续波信号

定义：未调制的单一频率正弦波（如纯载波）。

特点：无信息承载能力，常用于雷达测速（通过多普勒频移）或通信中的导频信号。

• 脉冲信号

定义：周期性或非周期性的脉冲序列，通过脉冲的幅度或位置传递信息。

应用：雷达测距（脉冲延迟时间）、数字通信。

频率调制

1. 固定频率

定义：载波频率恒定不变（如传统FM广播的瞬时频率）。

特点：简单，但抗干扰能力较弱。

2. 频率分级

定义：载波频率在多个预置频点间跳变（如蓝牙、军事通信）。

优点：抗干扰和抗截获能力强。

3. 频率编码

定义：用不同频率组合表示数字信息（如FSK的扩展）。

示例：多频移键控（MFSK）

4. 线性调频

定义：频率随时间线性变化（如雷达中的LFM信号）

5. 频率捷变

定义：雷达或通信中快速切换频率以对抗干扰。

特点：与频率分级类似，但更强调动态适应性。

相位调制

1. 随机相位

定义：每个脉冲或符号的初始相位随机（如非相干通信）。

目的：降低信号相关性，减少干扰。

2. 相位相参

定义：信号间保持固定相位关系（如连续波雷达）。

优点：提高多普勒测量精度

提示

如果雷达系统的发射信号、本振电压、相参振荡电压和定时器的触发脉冲均由同一基准信号提供，那么所有这些信号之间均持相位相参性，通常把这种系统称为全相参系统。

3. 相位编码

定义：用离散相位变化表示信息

雷达发射机的组成

---

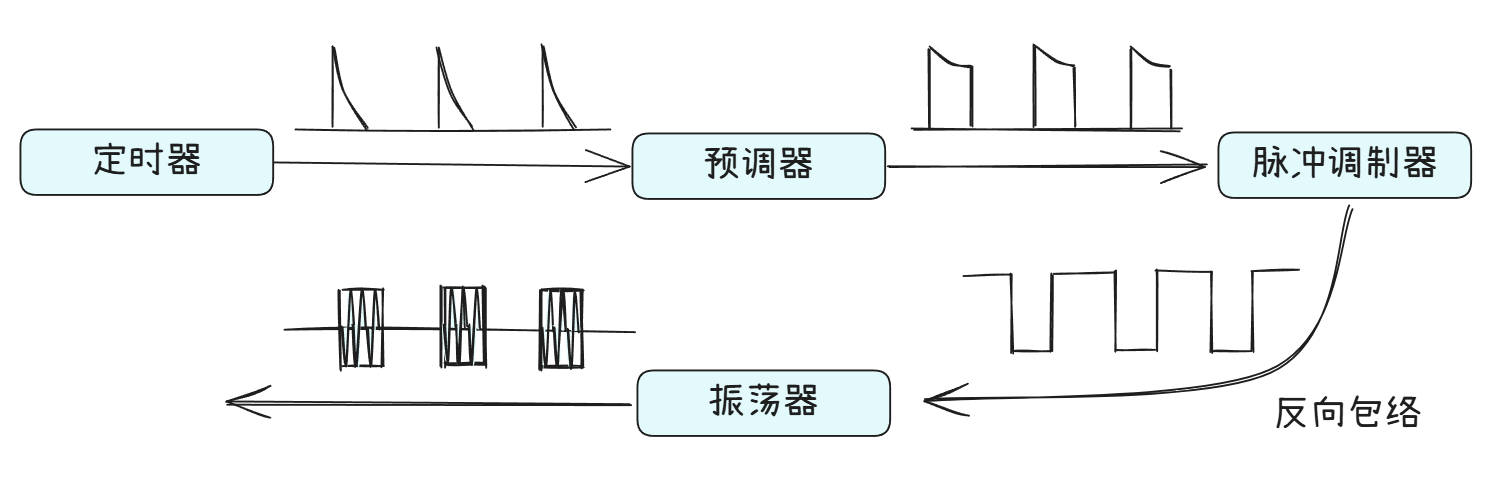

单极震荡式

关键点

大功率电磁振荡产生与调制同时完成。

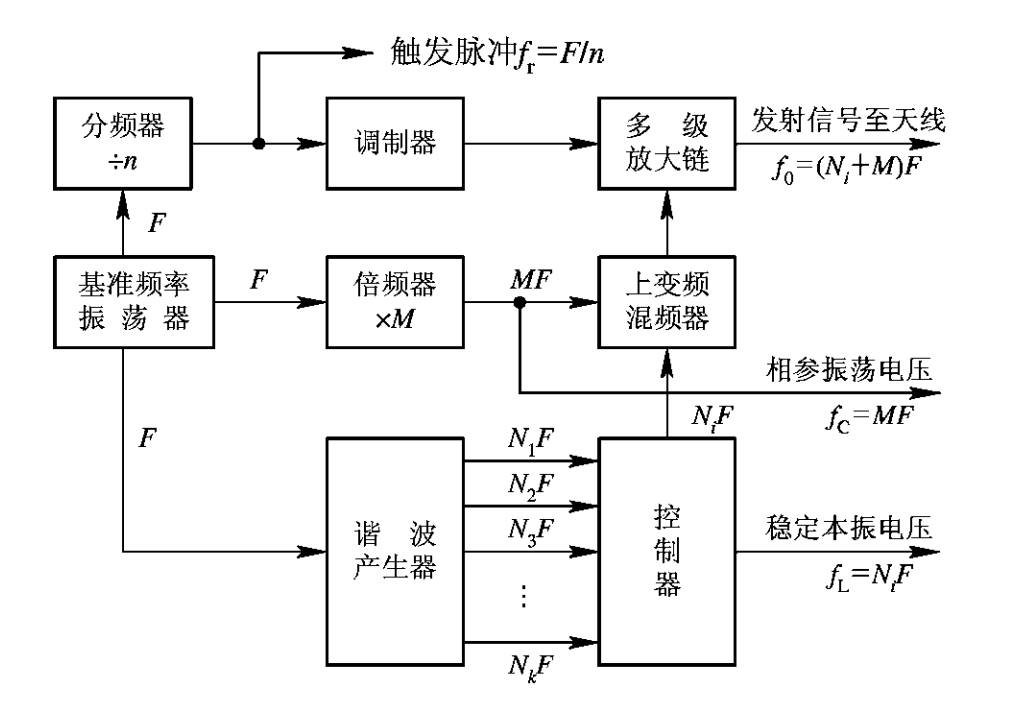

主振放大式式

关键点

先产生小功率的连续波信号，再分多级进行调制和放大。

特点：

1．具有很高的频率稳定度

2.发射相位相参信号

3.适用于频率捷变雷达

4.能产生复杂波形
