波束形状与扫描方式

波束形状

• 扇形波束

• 针状波束

扫描方式

• 机械性扫描

• 电扫描

提示

波束扫描不是雷达旋转一周，而是在目标区域尽心环绕扫描。

相位扫描法

注

使用电扫描，控制相控阵实现天线方向图的改变。

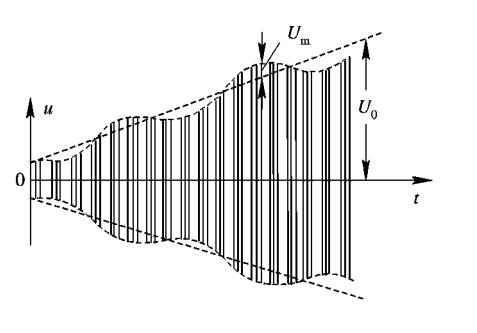

回波信号示意图

通过观察回波信号的示意图发现，回波信号的幅度是不平整的，通常使用自动增益控制电路，用于消除目标距离以及截面积大小对输出幅度的影响。

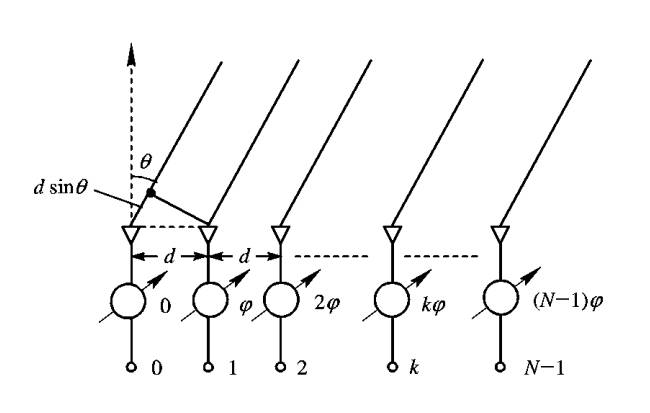

基本原理

通过移相器实现

天线方向图函数

$$F(\theta )=\frac{1}{N} \begin{vmatrix}\dfrac{sin\frac{N}{2}(2\pi d sin \theta -\varphi ) }{sin\frac{1}{2}(2\pi d sin \theta -\varphi}\end{vmatrix}$$

$$\varphi =\dfrac{2\pi d sin \theta _0}{\lambda }$$

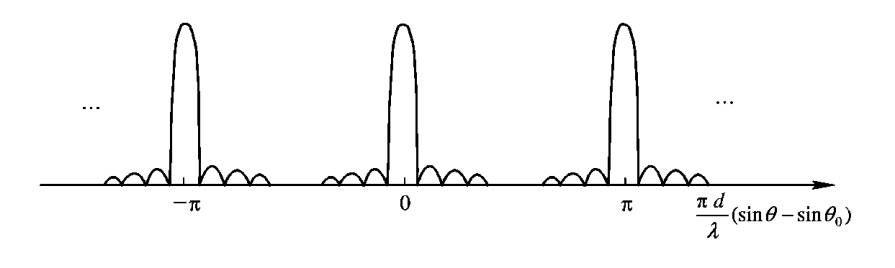

栅瓣问题

波束宽度

采用3dB

$$\theta _{0.5}=\theta _{3dB}=\dfrac{0.886\lambda }{Ndcos\theta _0} =\frac{50.8\lambda }{Ndcos\theta _0}$$

$\theta _{0.5}$：半功率
