角度测量的方法

1. 振幅法测向

2. 相位法测向

天线方向图

天线方向图函数：$F(\theta )=|F(\theta )|e^{j\varphi (\theta )}$

$|F(\theta )|$：振幅响应

$e^{j\varphi (\theta )}$：相位响应

由于通常只考虑振幅相应，使用$F(\theta )$表示天线方向图函数。

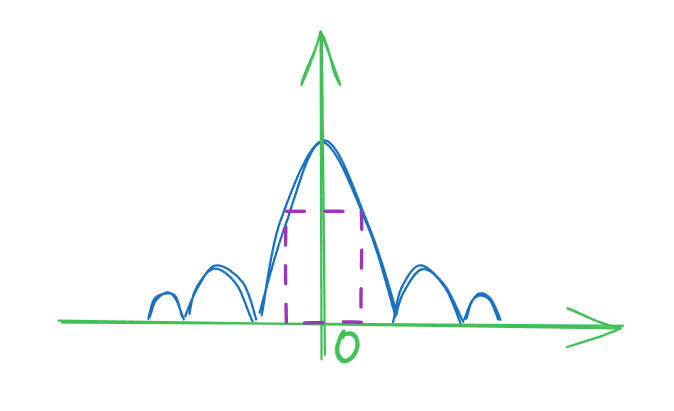

天线方向图示意图

性质

• $F(0) > F(\theta )$

• $F(\theta) = -F(-\theta)$

• $F(\frac{\theta_{0.5}}{2})/F(0)=0.707$

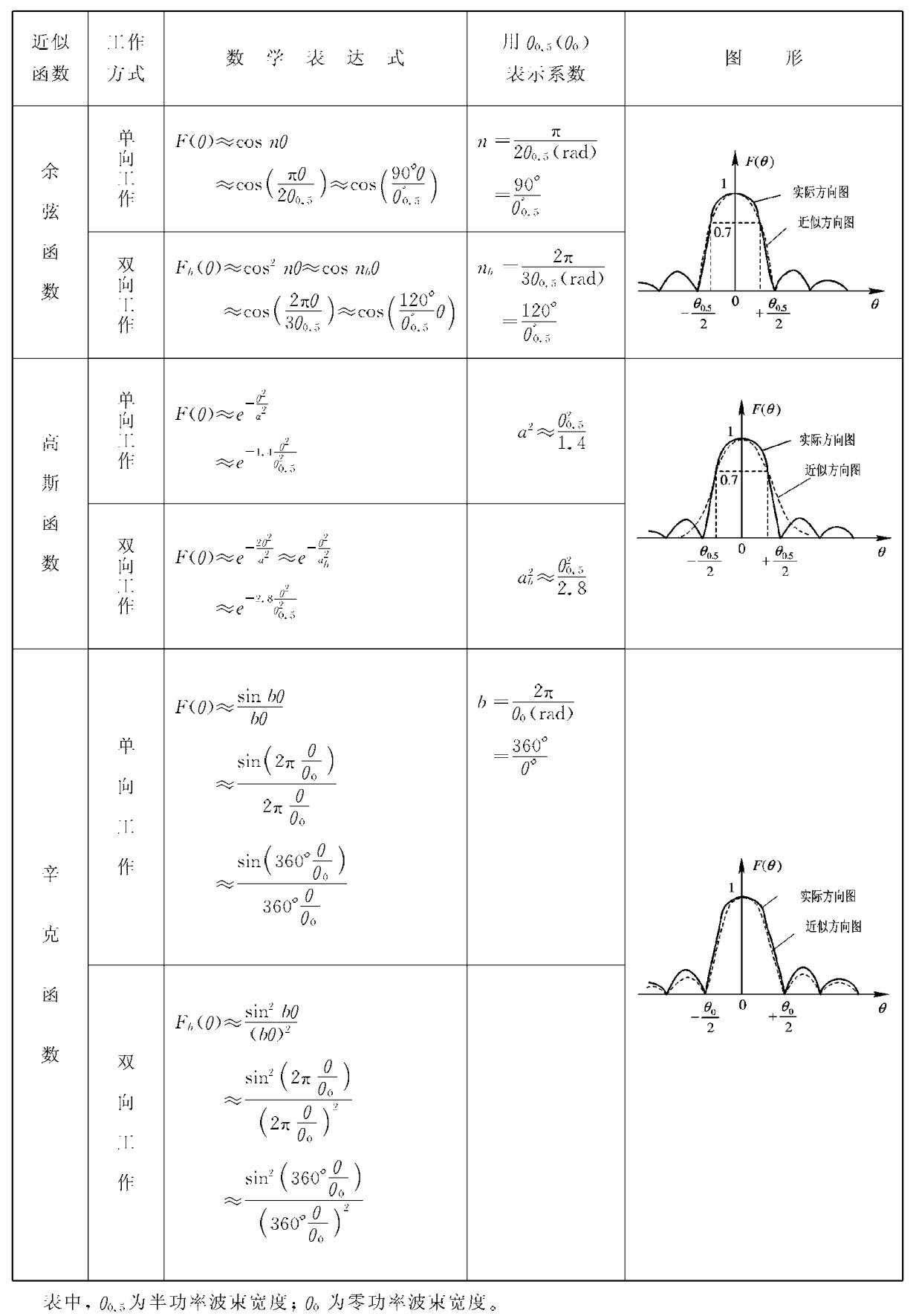

天线方向图近似表示

$F_{\text{功}-t }(\theta _1)=F_{\text{电}-t }^2(\theta _1)$

$F_{\text{功}-r }(\theta _2)=F_{\text{电}-r }^2(\theta _2)$
